合作客戶/
 拜耳公司  |
 同濟(jì)大學(xué)  |
 聯(lián)合大學(xué)  |
 美國保潔  |
 美國強(qiáng)生  |
 瑞士羅氏  |
相關(guān)新聞Info
-

> 影響?yīng)M縫間氫鍵流體氣液平衡界面張力的因素有哪些(二)
> 我國陶瓷墨水生產(chǎn)企業(yè)基本狀況以及國產(chǎn)墨水與進(jìn)口墨水性能的比較
> 煤油的界面張力多少合適,煤油表面張力與溫度對照表
> 有關(guān)表面張力儀產(chǎn)品優(yōu)點(diǎn)和參數(shù)說明
> 怎么算肥皂泡的表面張力?
> 表面張力儀分析氣潤濕反轉(zhuǎn)劑對緩解煤層水鎖效應(yīng)、解吸速率影響(二)
> 東辛原油酸性活性組分油水界面張力、動態(tài)界面擴(kuò)張流變性質(zhì)研究(二)
> 酯化度與分子質(zhì)量對果膠乳化性能、聚集體結(jié)構(gòu)、界面性質(zhì)的影響規(guī)律(一)
> 咪唑類離子液體對不同煤塵潤濕性能的影響規(guī)律(上)
> 泡沫發(fā)生以及破裂機(jī)理|發(fā)泡劑在泡沫染整中的主要作用及類型

推薦新聞Info
-

> 鈉鉀離子濃度對礦井水和純水表面張力、噴霧霧化特性的影響(三)
> 鈉鉀離子濃度對礦井水和純水表面張力、噴霧霧化特性的影響(二)
> 鈉鉀離子濃度對礦井水和純水表面張力、噴霧霧化特性的影響(一)
> Layzer模型與Zufiria模型研究界面張力對Rayleigh-Taylor氣泡不穩(wěn)定性的影響
> 深過冷Ni-15%Sn合金熔體表面張力的實(shí)驗(yàn)研究與應(yīng)用前景
> ?表面張力在微孔曝氣法制備微氣泡中的核心作用——基于實(shí)驗(yàn)研究的深度解析
> 十二胺功能化石墨烯量子點(diǎn)的制備、表面張力及對L-薄荷醇的緩釋作用(三)
> 十二胺功能化石墨烯量子點(diǎn)的制備、表面張力及對L-薄荷醇的緩釋作用(二)
> 十二胺功能化石墨烯量子點(diǎn)的制備、表面張力及對L-薄荷醇的緩釋作用(一)
> 超微量天平比普通電子天平“好”在哪?

重軌鋼中氧、硫含量、夾雜物形核率、聚集與界面張力的關(guān)系(二)
來源:中國冶金 瀏覽 537 次 發(fā)布時(shí)間:2025-07-08
研究鋼液中硫含量對夾雜物去除的影響時(shí),待試驗(yàn)鋼熔清后向鋼液中加入質(zhì)量分?jǐn)?shù)為99.98%FeS以提高鋼中硫元素質(zhì)量分?jǐn)?shù)。所加試劑熔化且均勻后(反應(yīng)10 min),立即抽取石英管樣1并水冷。隨后向鋼中加入提前預(yù)熔粉碎好的渣料(渣量為鋼液質(zhì)量的15%),成分見表2。鋼渣反應(yīng)30 min后取石英管樣2并水冷。

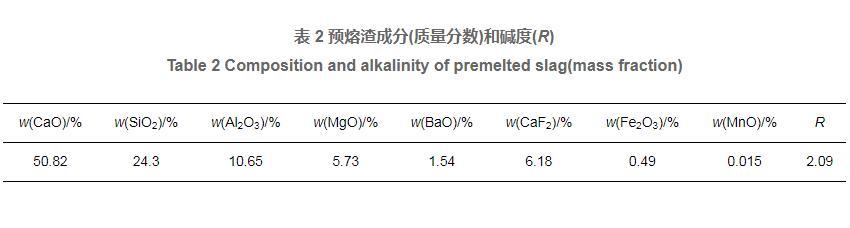

表2預(yù)熔渣成分(質(zhì)量分?jǐn)?shù))和堿度(R)


研究鋼液中氧含量對夾雜物去除的影響時(shí),需待試驗(yàn)鋼熔清后加入質(zhì)量分?jǐn)?shù)為99%的Fe2O3以提高鋼中氧元素質(zhì)量分?jǐn)?shù)。所加試劑熔化且均勻后(反應(yīng)10 min),立即抽取石英管樣1并水冷,隨后向鋼中加入提前預(yù)熔粉碎好的渣料(渣量為鋼液質(zhì)量的15%),成分見表2。鋼渣反應(yīng)30 min后取石英管樣2并水冷。


1.2試樣加工與檢測


每個(gè)石英管樣長度約為85 mm,直徑約為6 mm,試樣加工如圖2所示。取中間位置制備金相樣;取兩頭中光潔度較好、致密度較高的一頭進(jìn)行表面磨光,車取直徑為4 mm的氧氮?dú)怏w棒;最終余料取屑用于分析鋼中剩余主要元素的質(zhì)量分?jǐn)?shù)。金相樣經(jīng)過線切割、精細(xì)磨拋后,用ASPEX掃描電鏡檢測試樣,并對掃描結(jié)果進(jìn)行分析,統(tǒng)計(jì)每個(gè)試樣中氧化物夾雜的數(shù)量密度和平均尺寸。

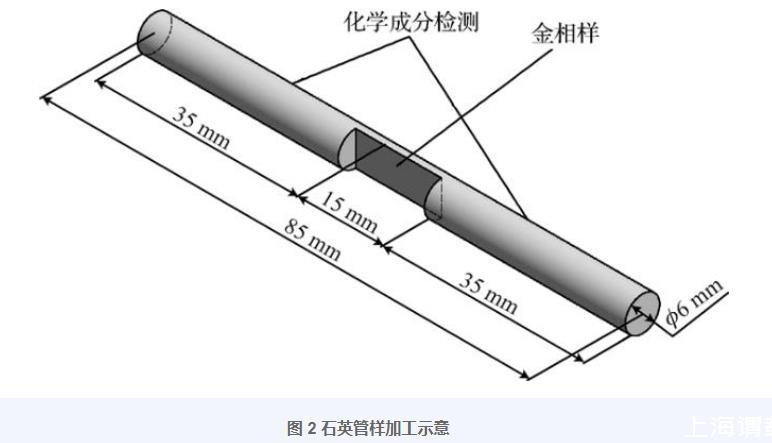

圖2石英管樣加工示意


2試驗(yàn)結(jié)果


2.1鋼中氧、硫含量對脫硫的影響


檢測每爐試樣1和試樣2的硫和全氧質(zhì)量分?jǐn)?shù),結(jié)果見表3??梢钥闯?,固定鋼中全氧質(zhì)量分?jǐn)?shù),隨著初始硫質(zhì)量分?jǐn)?shù)的升高,鋼渣反應(yīng)30 min后,脫硫率逐漸增大,且穩(wěn)定在74%以上,終點(diǎn)硫質(zhì)量分?jǐn)?shù)可降低到0.002 6%以下;固定鋼中硫質(zhì)量分?jǐn)?shù),隨著初始全氧質(zhì)量分?jǐn)?shù)的升高,終點(diǎn)全氧質(zhì)量分?jǐn)?shù)可降低到0.001 4%以下,終點(diǎn)硫質(zhì)量分?jǐn)?shù)可降低到0.001 8%以下,皆滿足重軌鋼的成分要求。鋼中初始硫、全氧質(zhì)量分?jǐn)?shù)與脫硫率的關(guān)系如圖3所示。

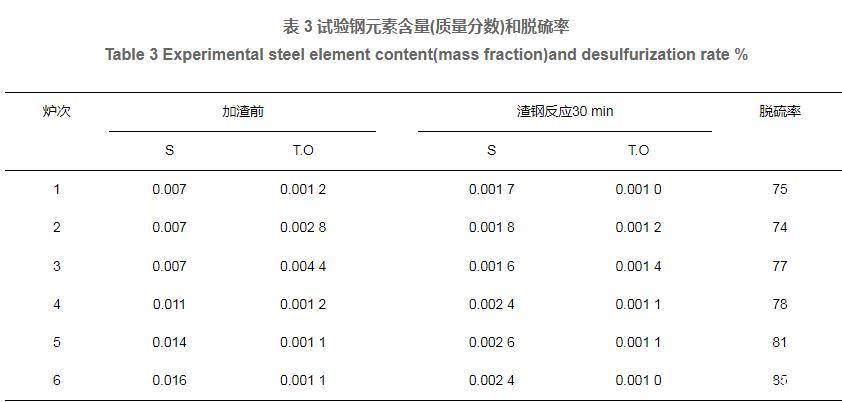

表3試驗(yàn)鋼元素含量(質(zhì)量分?jǐn)?shù))和脫硫率

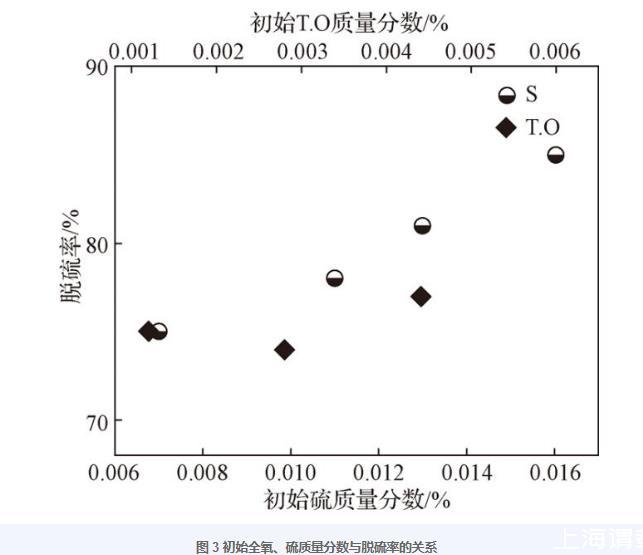

圖3初始全氧、硫質(zhì)量分?jǐn)?shù)與脫硫率的關(guān)系


2.2鋼中氧、硫含量對氧化物夾雜的影響


分析ASPEX全自動夾雜物分析儀掃描結(jié)果,定義MnS質(zhì)量分?jǐn)?shù)小于10%的夾雜物為氧化物夾雜。關(guān)注鋼渣反應(yīng)前后氧化物夾雜的數(shù)量密度和平均尺寸,統(tǒng)計(jì)結(jié)果見表4、表5和圖4~圖7??梢钥闯?,鋼中氧、硫含量的提高對鋼渣反應(yīng)過程中氧化物夾雜去除有顯著的效果。隨著氧、硫質(zhì)量分?jǐn)?shù)增加,氧化物夾雜的去除率呈升高趨勢,平均尺寸呈減小趨勢。在氧質(zhì)量分?jǐn)?shù)為約0.001 2%的前提下,鋼中硫質(zhì)量分?jǐn)?shù)從0.007%上升到0.016%時(shí),氧化物夾雜的去除率從10%上升到60%左右;在鋼中硫質(zhì)量分?jǐn)?shù)為0.007%的前提下,鋼中全氧質(zhì)量分?jǐn)?shù)從0.001 2%上升到0.004 4%,氧化物夾雜的去除率從10%上升到70%左右,氧化物夾雜的平均尺寸也呈減小趨勢。

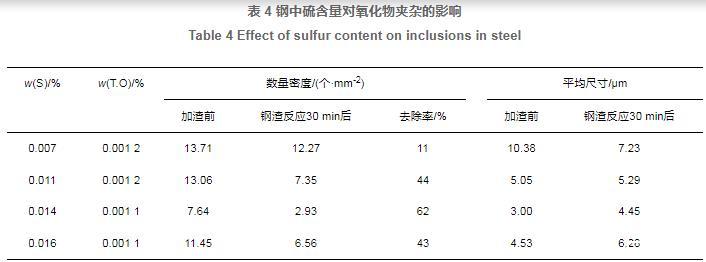

表4鋼中硫含量對氧化物夾雜的影響

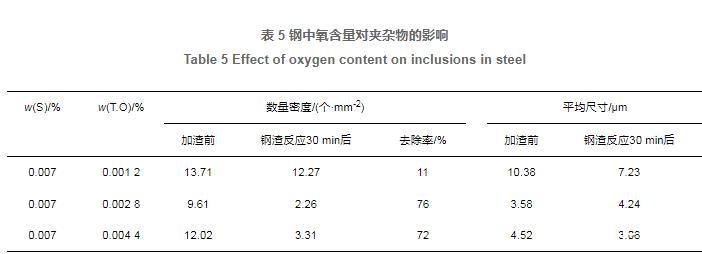

表5鋼中氧含量對夾雜物的影響

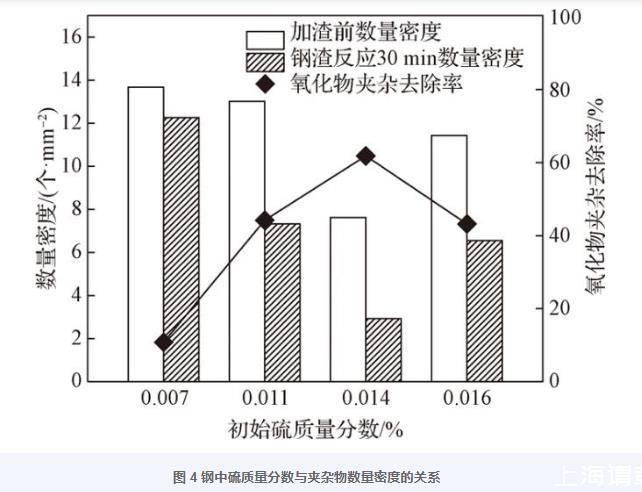

圖4鋼中硫質(zhì)量分?jǐn)?shù)與夾雜物數(shù)量密度的關(guān)系

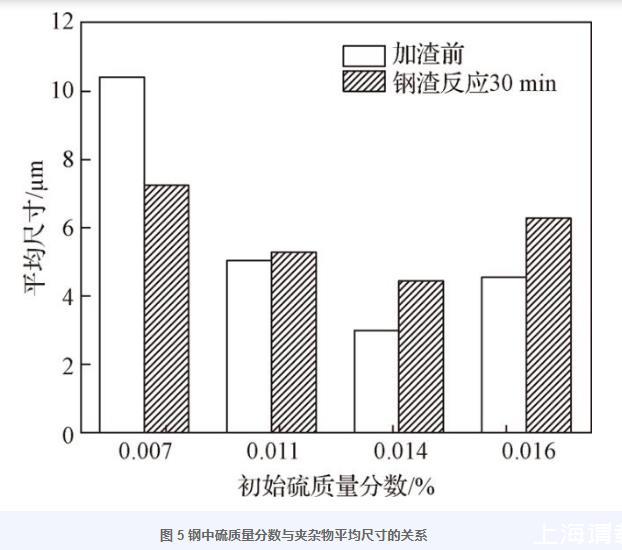

圖5鋼中硫質(zhì)量分?jǐn)?shù)與夾雜物平均尺寸的關(guān)系

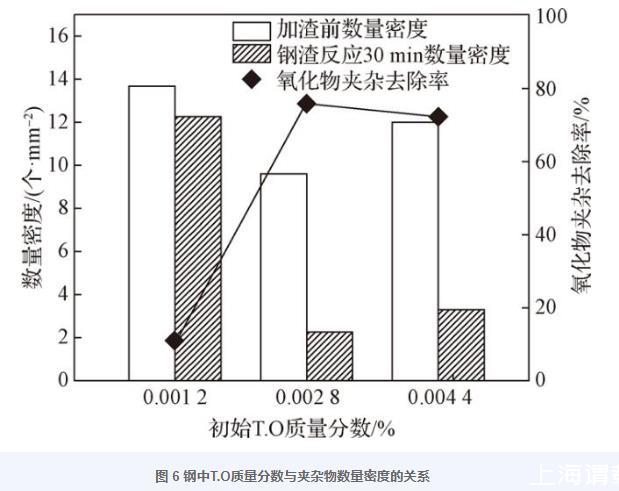

圖6鋼中T.O質(zhì)量分?jǐn)?shù)與夾雜物數(shù)量密度的關(guān)系

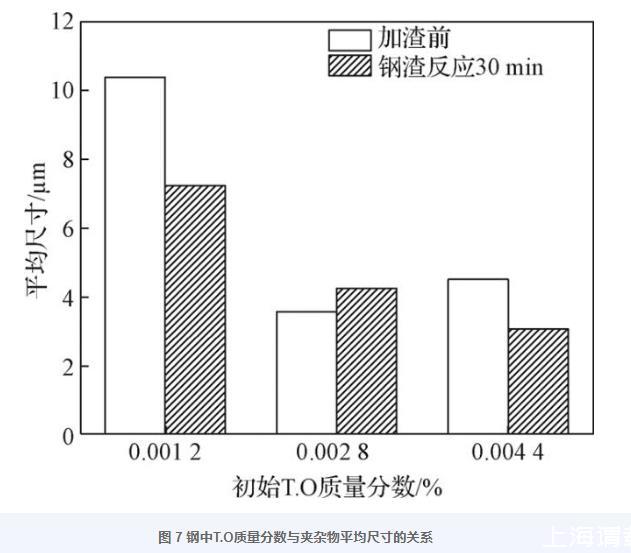

圖7鋼中T.O質(zhì)量分?jǐn)?shù)與夾雜物平均尺寸的關(guān)系


分析鋼渣反應(yīng)前后夾雜物的成分可知,重軌鋼中氧化物夾雜分為SiO2-MnO系和CaO-Al2O3-SiO2系兩類夾雜,圖8所示為兩類典型夾雜二維形貌。各類氧化物夾雜在鋼渣反應(yīng)前后數(shù)量密度變化見表6??梢钥闯?,鋼中主要夾雜為鈣鋁硅酸鹽,因此鋼渣反應(yīng)30 min后,鈣鋁酸鹽的去除率同總氧化物夾雜的去除率相近,隨著氧、硫質(zhì)量分?jǐn)?shù)的增高,鈣鋁酸鹽的去除率呈升高的趨勢。由于鋼中硅錳夾雜數(shù)量較少,且掃描面積有限,僅從以上表格統(tǒng)計(jì)的數(shù)量密度不具代表性,因此其去除率未呈現(xiàn)明顯規(guī)律。

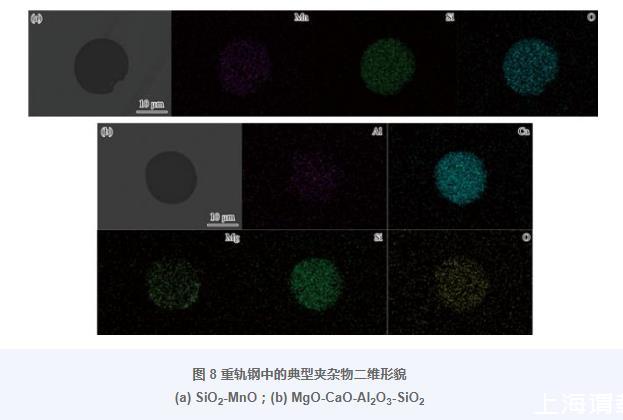

圖8重軌鋼中的典型夾雜物二維形貌
(a)SiO2-MnO;(b)MgO-CaO-Al2O3-SiO2


表6鋼渣反應(yīng)前后氧化物夾雜數(shù)量密度


3討論與分析


3.1鋼中氧、硫含量對界面張力的影響


在鋼液中,氧、硫是最常見的表面活性元素。當(dāng)這些元素在熔融鋼液中的質(zhì)量分?jǐn)?shù)增加時(shí),鋼-渣的界面張力和夾雜物與鋼液之間的界面張力會迅速減小。鋼渣反應(yīng)前期,由于鋼中初始氧、硫含量高,活度也高,夾雜物與鋼液的界面張力較低,隨著脫硫、脫氧反應(yīng)的進(jìn)行,界面張力增大。因此在30 min的鋼渣反應(yīng)過程中,界面張力、接觸角等一直在動態(tài)變化。本試驗(yàn)將鋼液初始氧、硫質(zhì)量分?jǐn)?shù)調(diào)整到一定值后,隨著鋼渣反應(yīng)發(fā)生和脫氧產(chǎn)物在鋼液中運(yùn)動上浮,鋼中硫含量、溶解氧含量是變化的,因此選取相同時(shí)間段的2個(gè)固定時(shí)刻,即同批鑄坯溶清鋼液在增氧/硫10 min和鋼渣反應(yīng)30 min,可以對比整個(gè)反應(yīng)過程不同初始氧、硫元素對重軌鋼中氧化物夾雜去除的影響。


3.2界面張力對夾雜物形核的影響

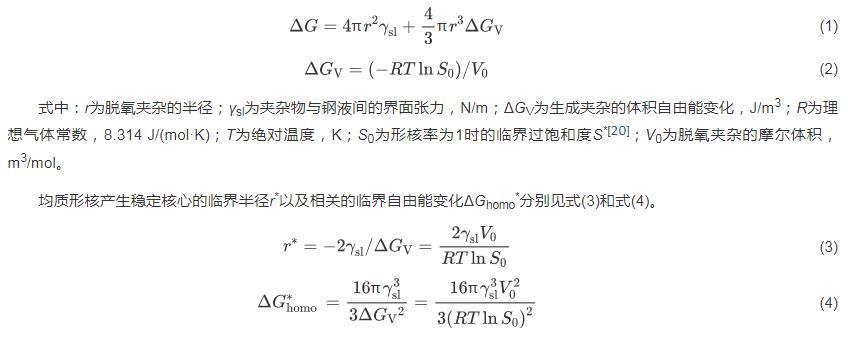

實(shí)際煉鋼脫氧的過程中,新相形核是以均質(zhì)形核和非均質(zhì)形核2種方式進(jìn)行的。脫氧生成1個(gè)半徑為r的球形夾雜時(shí),總自由能的變化為ΔG,在數(shù)值上為生成新相產(chǎn)生的表面能和引起體積變化的自由能之和[20],見式(1)。生成夾雜的體積自由能變化ΔGV見式(2)。


式中:r為脫氧夾雜的半徑;γsl為夾雜物與鋼液間的界面張力,N/m;ΔGV為生成夾雜的體積自由能變化,J/m3;R為理想氣體常數(shù),8.314 J/(mol·K);T為絕對溫度,K;S0為形核率為1時(shí)的臨界過飽和度S*[20];V0為脫氧夾雜的摩爾體積,m3/mol。


均質(zhì)形核產(chǎn)生穩(wěn)定核心的臨界半徑r*以及相關(guān)的臨界自由能變化ΔGhomo*分別見式(3)和式(4)。
