合作客戶/
 拜耳公司  |
 同濟(jì)大學(xué)  |
 聯(lián)合大學(xué)  |
 美國(guó)保潔  |
 美國(guó)強(qiáng)生  |
 瑞士羅氏  |
相關(guān)新聞Info
-

> 影響?yīng)M縫間氫鍵流體氣液平衡界面張力的因素有哪些(二)
> 我國(guó)陶瓷墨水生產(chǎn)企業(yè)基本狀況以及國(guó)產(chǎn)墨水與進(jìn)口墨水性能的比較
> 煤油的界面張力多少合適,煤油表面張力與溫度對(duì)照表
> 有關(guān)表面張力儀產(chǎn)品優(yōu)點(diǎn)和參數(shù)說(shuō)明
> 怎么算肥皂泡的表面張力?
> 表面張力儀分析氣潤(rùn)濕反轉(zhuǎn)劑對(duì)緩解煤層水鎖效應(yīng)、解吸速率影響(二)
> 東辛原油酸性活性組分油水界面張力、動(dòng)態(tài)界面擴(kuò)張流變性質(zhì)研究(二)
> 酯化度與分子質(zhì)量對(duì)果膠乳化性能、聚集體結(jié)構(gòu)、界面性質(zhì)的影響規(guī)律(一)
> 咪唑類離子液體對(duì)不同煤塵潤(rùn)濕性能的影響規(guī)律(上)
> 泡沫發(fā)生以及破裂機(jī)理|發(fā)泡劑在泡沫染整中的主要作用及類型

推薦新聞Info
-

> 鈉鉀離子濃度對(duì)礦井水和純水表面張力、噴霧霧化特性的影響(三)
> 鈉鉀離子濃度對(duì)礦井水和純水表面張力、噴霧霧化特性的影響(二)
> 鈉鉀離子濃度對(duì)礦井水和純水表面張力、噴霧霧化特性的影響(一)
> Layzer模型與Zufiria模型研究界面張力對(duì)Rayleigh-Taylor氣泡不穩(wěn)定性的影響
> 深過(guò)冷Ni-15%Sn合金熔體表面張力的實(shí)驗(yàn)研究與應(yīng)用前景
> ?表面張力在微孔曝氣法制備微氣泡中的核心作用——基于實(shí)驗(yàn)研究的深度解析
> 十二胺功能化石墨烯量子點(diǎn)的制備、表面張力及對(duì)L-薄荷醇的緩釋作用(三)
> 十二胺功能化石墨烯量子點(diǎn)的制備、表面張力及對(duì)L-薄荷醇的緩釋作用(二)
> 十二胺功能化石墨烯量子點(diǎn)的制備、表面張力及對(duì)L-薄荷醇的緩釋作用(一)
> 超微量天平比普通電子天平“好”在哪?

表面張力和重力驅(qū)動(dòng)下液態(tài)釬料填充焊縫流動(dòng)模型構(gòu)建及效果評(píng)估(二)
來(lái)源:科學(xué)技術(shù)與工程 瀏覽 545 次 發(fā)布時(shí)間:2025-07-17
1數(shù)值計(jì)算方法

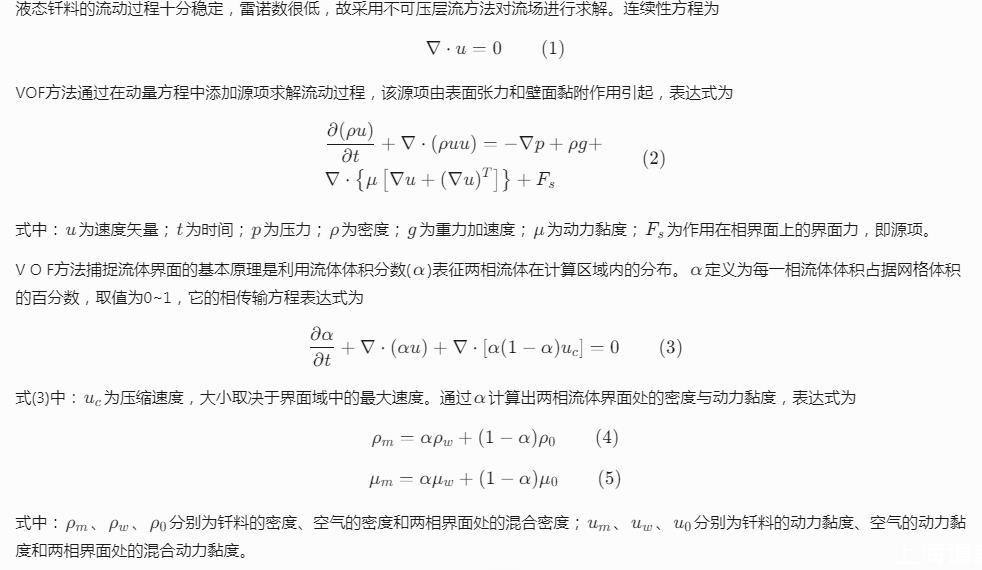

液態(tài)釬料的流動(dòng)過(guò)程十分穩(wěn)定,雷諾數(shù)很低,故采用不可壓層流方法對(duì)流場(chǎng)進(jìn)行求解。連續(xù)性方程為

VOF方法通過(guò)在動(dòng)量方程中添加源項(xiàng)求解流動(dòng)過(guò)程,該源項(xiàng)由表面張力和壁面黏附作用引起,表達(dá)式為

式中:u為速度矢量;t為時(shí)間;p為壓力;rho為密度;g為重力加速度;mu為動(dòng)力黏度;F_{s}為作用在相界面上的界面力,即源項(xiàng)。

V O F方法捕捉流體界面的基本原理是利用流體體積分?jǐn)?shù)(alpha)表征兩相流體在計(jì)算區(qū)域內(nèi)的分布。alpha定義為每一相流體體積占據(jù)網(wǎng)格體積的百分?jǐn)?shù),取值為0~1,它的相傳輸方程表達(dá)式為

式(3)中:u_{c}為壓縮速度,大小取決于界面域中的最大速度。通過(guò)alpha計(jì)算出兩相流體界面處的密度與動(dòng)力黏度,表達(dá)式為

式中:rho_{m}、rho_{w}、rho_0分別為釬料的密度、空氣的密度和兩相界面處的混合密度;u_{m}、u_{w}、u_0分別為釬料的動(dòng)力黏度、空氣的動(dòng)力黏度和兩相界面處的混合動(dòng)力黏度。

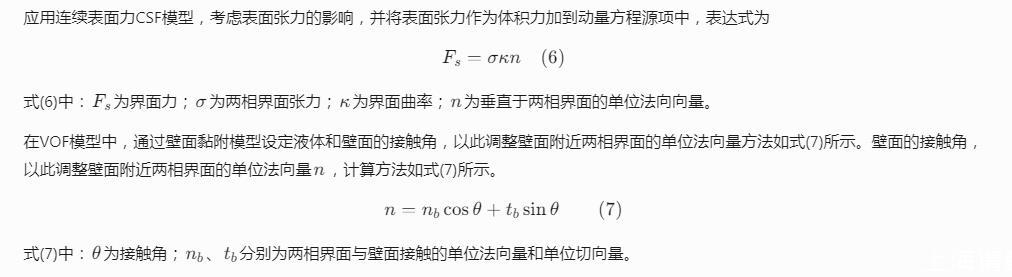

應(yīng)用連續(xù)表面力CSF模型,考慮表面張力的影響,并將表面張力作為體積力加到動(dòng)量方程源項(xiàng)中,表達(dá)式為

式(6)中:F_{s}為界面力;sigma為兩相界面張力;kappa為界面曲率;n為垂直于兩相界面的單位法向向量。

在VOF模型中,通過(guò)壁面黏附模型設(shè)定液體和壁面的接觸角,以此調(diào)整壁面附近兩相界面的單位法向量方法如式(7)所示。壁面的接觸角,以此調(diào)整壁面附近兩相界面的單位法向量n,計(jì)算方法如式(7)所示。

式(7)中:theta為接觸角;n_、t_分別為兩相界面與壁面接觸的單位法向量和單位切向量。

2物理模型及計(jì)算區(qū)域設(shè)置

2.1基本假設(shè)

高溫真空釬焊過(guò)程的模擬環(huán)境較為極端,還會(huì)涉及釬料的相變,對(duì)真空狀態(tài)下的釬焊流場(chǎng)求解十分困難。為計(jì)算釬料升溫融化、潤(rùn)濕填充焊縫過(guò)程,根據(jù)實(shí)際釬焊過(guò)程做出如下假設(shè)。

(1)釬料的熔點(diǎn)為1470K。溫度低于1470K時(shí),釬料保持固態(tài);溫度高于1470K時(shí),釬料為液態(tài)。

(2)將液態(tài)釬料視為不可壓縮流體。

(3)所有固體結(jié)構(gòu)在加熱過(guò)程中不發(fā)生任何形變。

(4)忽視各構(gòu)件之間的輻射熱交換。

(5)以低真空度空氣域模擬真空環(huán)境。

2.2物理模型與計(jì)算設(shè)置

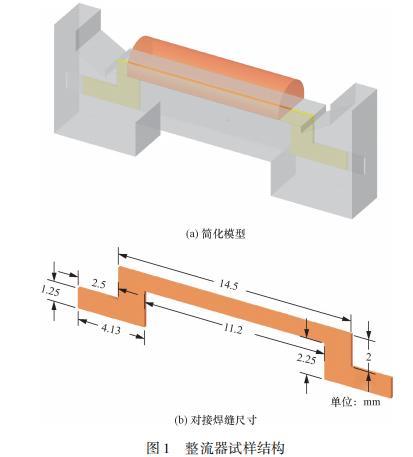

圖1(a)為基于實(shí)際釬焊情況的試樣結(jié)構(gòu)簡(jiǎn)化模型,橙色部分為釬料涂覆區(qū)域,放置在焊縫上方,材料為鎳基高溫合金;黃色部分為待焊接區(qū)域,該焊縫兩側(cè)表面互相平行,間距為0.2mm;灰色部分為母材,加熱過(guò)程中不發(fā)生形變,不與釬料相互溶解。整流器試樣結(jié)構(gòu)對(duì)接焊縫尺寸如圖1(b)所示。

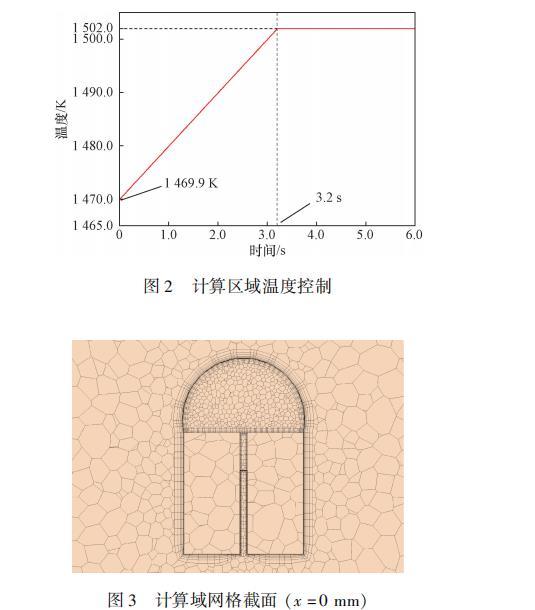

計(jì)算方案基于VOF模型,以真空度為0.04Pa的空氣模擬真空環(huán)境,試樣結(jié)構(gòu)完全被空氣包裹。計(jì)算時(shí)間步長(zhǎng)為0.001s;由于缺少液態(tài)鎳基合金的接觸角資料,故參考文獻(xiàn)中與本計(jì)算工況(1500K左右)相近的銀釬料滴在基板上的接觸角,將靜態(tài)接觸角設(shè)置為10°。表面張力為2.0N/m,由JMatPro軟件擬合得到。釬料未融化時(shí),計(jì)算域十分穩(wěn)定,任意位置處速度為0m/s,控制方程的收斂速度較快,為節(jié)省計(jì)算資源,將初始場(chǎng)的溫度設(shè)為1469.9K,恰好低于釬料的熔點(diǎn)。為防止氣體無(wú)法排出焊縫,導(dǎo)致局部壓力過(guò)高從而阻礙液態(tài)釬料鋪展,故在焊縫下端設(shè)置開(kāi)口,確保釬料正常潤(rùn)濕鋪展。真實(shí)釬焊過(guò)程中,升溫及保溫時(shí)間很長(zhǎng),在幾十分鐘以上,但釬料填充焊縫通常在幾秒內(nèi)就已完成,故將升溫時(shí)間壓縮,具體升溫工藝如圖2所示。

計(jì)算域網(wǎng)格截面(x=0mm)如圖3所示,整體上采用多面體網(wǎng)格,在釬料涂覆區(qū)域內(nèi)外均設(shè)置邊界層網(wǎng)格,為準(zhǔn)確捕捉多余釬料在母材表面的流失過(guò)程,對(duì)母材表面的網(wǎng)格進(jìn)行加密。
