引言

各向異性微結構在生物系統(tǒng)中廣泛存在，如肌肉、皮膚和軟骨等，這些結構賦予材料特定的功能特性。仿生各向異性材料的制備在組織工程、傳感器和藥物遞送等領域具有廣闊應用前景。膠原蛋白作為動物結締組織的主要結構蛋白，因其優(yōu)異的生物相容性和可降解性，成為理想的生物材料。然而，傳統(tǒng)方法（如靜電紡絲、磁場輔助等）制備的膠原纖維往往缺乏天然膠原的67 nm D周期結構，且取向控制不足。

Langmuir-Blodgett（LB）技術是一種先進的單分子膜制備技術，可通過界面自組裝精確控制分子排列。本研究開發(fā)了一種基于LB技術的模塊化組裝方法，能夠制備具有天然67 nm D周期結構的高度各向異性膠原膜，為仿生材料設計提供了新策略。

方法

1.膠原溶液的配置

?原料選擇：采用動物源膠原蛋白（如牛跟腱或鼠尾膠原），溶解于醋酸溶液（0.1 mol/L）中。

?溶液優(yōu)化：添加異丙醇等有機溶劑，調節(jié)pH至5–9，確保膠原聚集體平均粒徑≤2000 nm，濃度范圍為0.1–0.7 mg/mL。

?關鍵參數(shù)：低溫（4°C）攪拌8小時，避免膠原變性。

2.LB膜制備

?儀器：使用JML04型LB膜分析儀（或其他兼容設備），其精準的表面壓控制和滑障系統(tǒng)是關鍵。

?亞相條件：

?金屬離子溶液（如Na?或Ca2?），離子強度0.2–0.5。

?溫度控制為24–30°C，pH 5–9。

?成膜過程：

1.將500–1500μL膠原溶液均勻滴加于亞相表面。

2.靜置至膜壓平衡后，以1–10 cm/min速度壓縮滑障。

3.當表面積達10–20 cm2時停止壓縮，維持表面壓10–30 mN/m。

3.模塊化組裝

?轉移技術：采用豎直拉提法，提拉速度1–10 mm/min，將膠原單層轉移至基片（如硅片或云母片）。

?疊層設計：

?單軸取向：保持基片方向不變，疊加3–5層（用于皮膚敷料）或10–15層（用于角膜組織工程）。

?3D各向異性：交替旋轉基片90°，疊加15–20層（模擬肌腱結構）。

?后處理：去離子水洗凈后真空干燥，必要時進行輻照滅菌。

結果與討論

結構表征

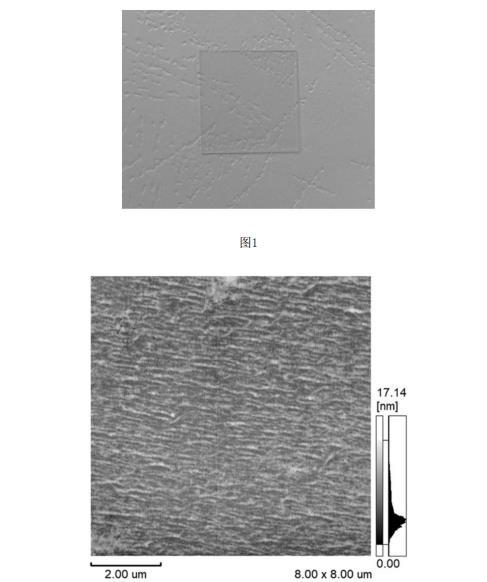

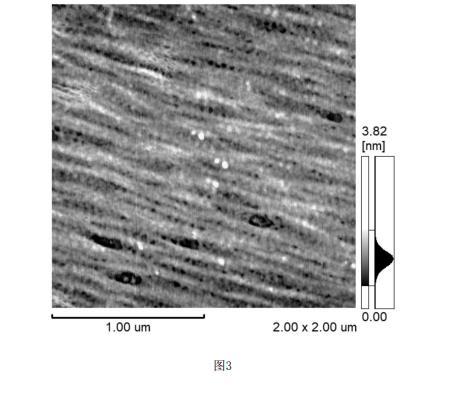

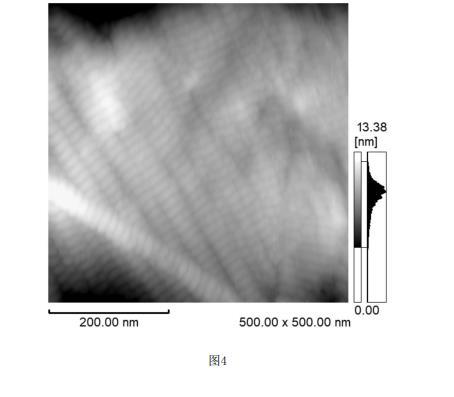

?AFM分析：如實施例5所示，膠原纖維呈現(xiàn)有序定向排列（圖2），高分辨率圖像清晰顯示67 nm D周期節(jié)狀結構（圖3–4），證實天然自組裝成功。

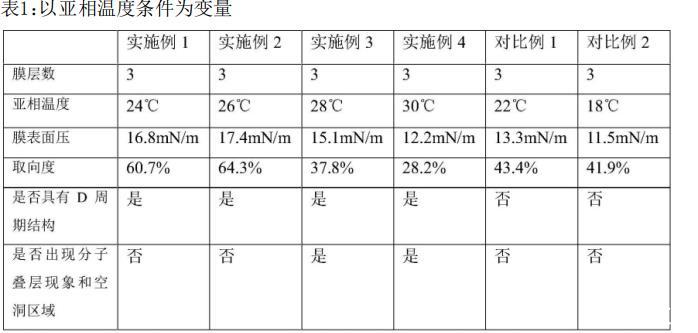

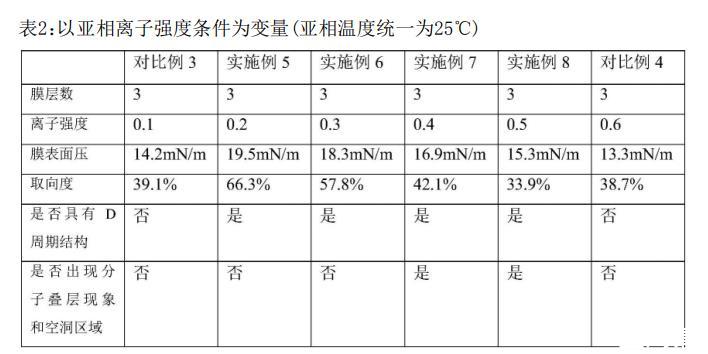

?取向度：在優(yōu)化條件（亞相溫度25°C、離子強度0.3）下，纖維取向度高達90%以上（表1–2）。

?對比實驗：亞相溫度過高（>30°C）或離子強度過低（<0.2）會導致纖維排列混亂（對比例1–4），超純水亞相則無法形成D周期結構（對比例5）。

技術優(yōu)勢

1.生物相容性：全程低溫操作（<30°C），保留膠原三股螺旋結構，重金屬含量≤10 mg/kg。

2.精準調控：LB技術通過界面壓力與分子自組裝耦合，實現(xiàn)纖維取向和周期結構的同步控制。

3.模塊化設計：通過調整疊層角度和層數(shù)，可定制各向異性結構，模擬天然組織。

結論

本研究建立的LB技術模塊化組裝方法，能夠高效制備具有天然67 nm D周期結構的各向異性膠原膜。該方法條件溫和、重復性好，在組織工程和生物傳感器領域具有廣泛應用潛力。LB膜分析儀的核心作用體現(xiàn)在其精準的表面壓控制和轉移能力，為仿生材料研究提供了關鍵工具。

技術文章：LB膜分析儀在膠原仿生材料中的應用

LB技術通過調控分子界面行為，可實現(xiàn)納米級精度的薄膜組裝。本公司LB膜分析儀具備高精度滑障系統(tǒng)、溫控模塊和自定義參數(shù)設置，特別適用于膠原等生物大分子的有序組裝。用戶可通過調節(jié)表面壓、提拉速度和亞相組成，實現(xiàn)從單層到3D結構的可控制備。此外，儀器兼容多種基片（如硅片、聚合物膜），滿足不同應用場景需求。

應用案例：

?皮膚再生：單軸取向膠原膜引導成纖維細胞定向生長。

?藥物篩選：各向異性膜作為細胞培養(yǎng)支架，模擬體內微環(huán)境。

?基礎研究：研究膠原自組裝動力學及分子相互作用。

歡迎聯(lián)系我司獲取LB膜分析儀的詳細技術參數(shù)和定制方案。

參考文獻

[1]Wakuda Y,et al.Scientific Reports,2018.

[2]Antman-Passig M,et al.Nano Letters,2016.

本文基于專利CN115137882A改寫，數(shù)據(jù)來源于實施例。
